RF107齒輪減速機詳細信息

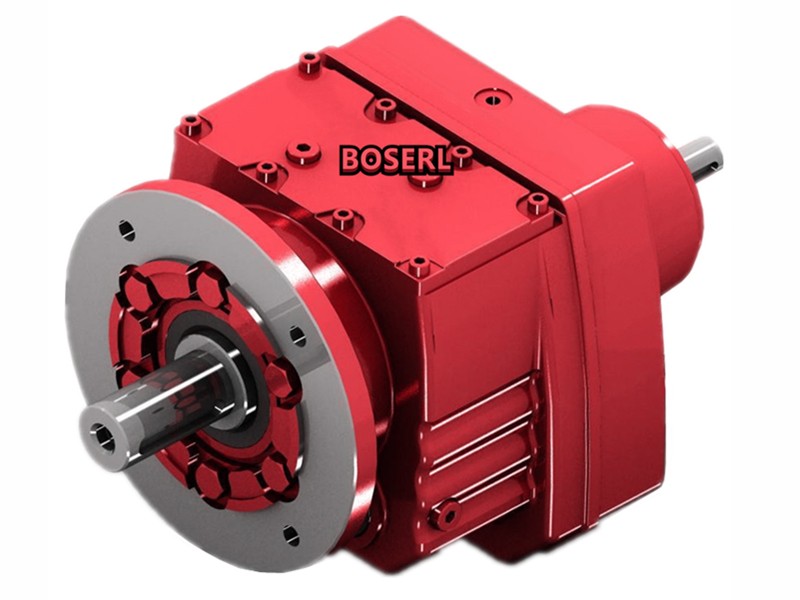

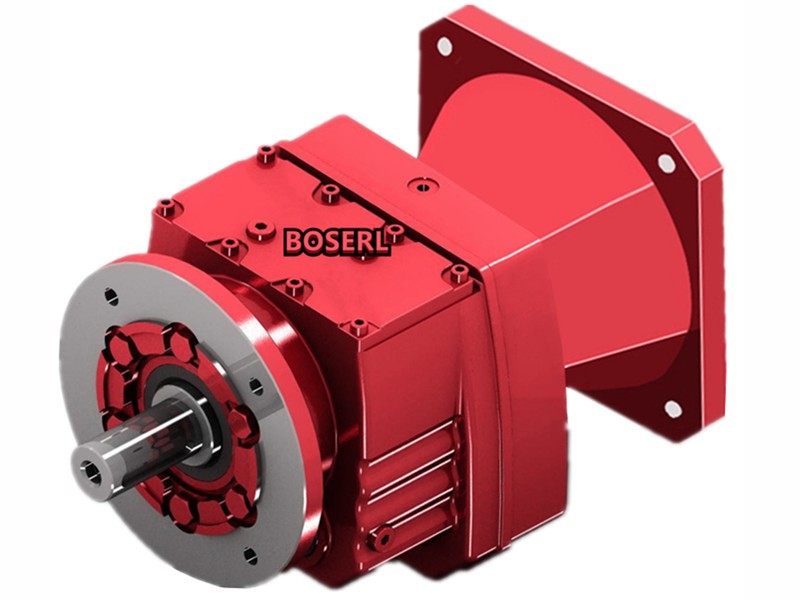

RF107齒輪減速機
訂購熱線：13360667204
RF107齒輪減速機重量：
RF107齒輪減速機重量 | RF107齒輪減速機配電機重量 | ||||||||||||
RF107-1.5KW | RF107-2.2KW | RF107-3KW | RF107-4KW | RF107-5.5KW | RF107-7.5KW | RF107-11KW | RF107-15KW | RF107-18.5KW | RF107-22KW | RF107-30KW | RF107-37KW | RF107-45KW | |
155Kg | 178Kg | 187Kg | 190Kg | 201Kg | 215Kg | 228Kg | 270Kg | 290Kg | 327Kg | 340Kg | 408Kg | 455Kg | 490Kg |
RF107齒輪減速機潤滑油：
RF107齒輪減速機所列的加注量為參考值。具體值根據級數與傳動比的不同而各異。請您在加注潤滑油時一定注意油位螺栓所指示的精確油量。下表中列出了安裝位置從M1到M6減速器相應的潤滑油加注標準。
RF107齒輪減速機潤滑油類型 | RF107齒輪減速機不同安裝方式的潤滑油加注量(升) | |||||
M1 | M2 | M3 | M4 | M5 | M6 | |
礦物油 | 6.3/14.9升 | 15.9升 | 17.0升 | 19.2升 | 13.1升 | 15.9升 |
RF107齒輪減速機油位檢查：
RF107齒輪減速機在開機調試之前請您務必檢查油位是否符合安裝要求。檢查時要遵守BOSERL說明書章節“油位檢測與換油”中的規定。如果減速器配有油位鏡，油位也可以通過油位鏡進行測量。注意！由于油位鏡上溢出的減速器油造成的減速器損壞。可能導致設備損壞。安裝相應的保護裝置，以避免由于沖擊或敲擊對油面觀察玻璃造成的損壞。
請注意BOSERL說明書章節“檢查Ⅰ維護作業前的準備工作”中的說明。按照下圖在油位鏡上檢查油位：[1]油位必須在該范圍內
若油位過低則操作如下：打開相應的注油螺栓，參閱BOSERL說明書章節“減速器的檢修Ⅰ維護作業”的相關內容。通過注油孔灌入同類型新油，直至標記處，旋入注油孔。
質量好的RF107齒輪減速機：檢驗項目RF系列減速機
1.RF107齒輪減速機機械性能檢測：振動、噪音異響速比軸跳動外觀型號氣密性；
2.RF107齒輪減速機電器性能檢驗：漏電、電流平穩性空載電流；
3.RF107齒輪減速機裝箱檢驗：減速機配套附件說明書、合格證。同軸減速機
RF107齒輪減速機選型參數：

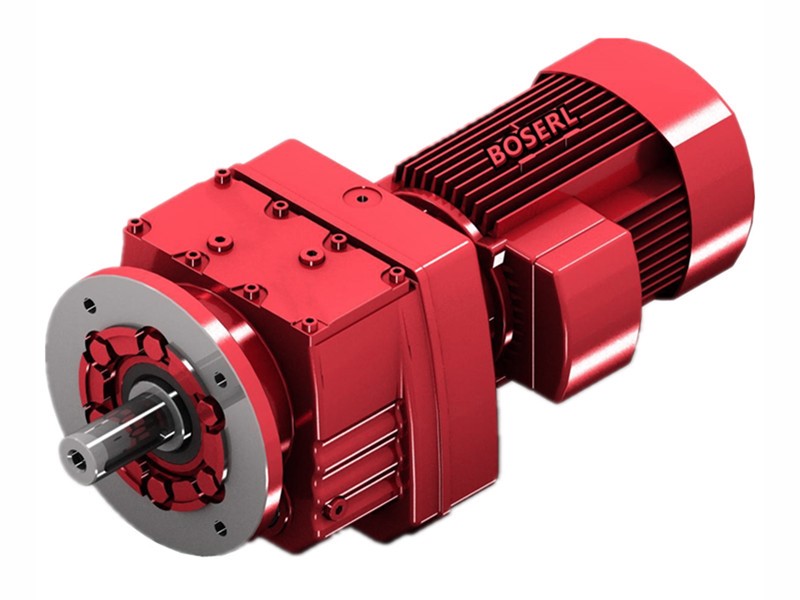

| RF107齒輪減速機配電機 | 可帶剎車、變頻、防爆、伺服、交流、直流、三相、單相電機RF107帶1.5KW,RF107帶2.2KW,RF107帶3KW,RF107帶4KW,RF107帶5.5KW,RF107帶7.5KW,RF107帶11KW,RF107帶15KW,RF107帶18.5KW,RF107帶22KW,RF107帶30KW,RF107帶37KW,RF107帶45KW。 |
| RF107齒輪減速機輸出轉速 | 5.6轉,6.1轉,6.9轉,8.1轉,8.8轉,9.9轉,11轉,12轉,14轉,15轉,18轉,19轉,21轉,24轉,27轉,29轉,35轉,40轉,45轉,47轉,51轉,56轉,62轉,70轉,77轉,89轉,102轉,121轉,138轉,164轉,178轉,210轉,241轉,285轉。（以上轉數均為四級電機算出的，可用兩級電機，六級電機計算，也可以用變頻電機調速） |
| RF107齒輪減速機負載扭矩 | 4300N.m,2970N.m,2900N.m。（以上扭矩均為四級電機得出扭矩，需要比上面更大的扭矩，可把電機功率加大，減速機型號加大,或者兩個減速機組合使用） |
| RF107齒輪減速機速比 | 4.92比,5.82比,6.66比,7.86比,8.56比,10.13比,11.59比,13.66比,15.65比,18.21比,20.07比,22.62比,24.9比,27.58比,29.49比,30.77比,35.26比,40.37比,47.63比,52.68比,59.41比,65.6比,72.88比,78.57比,92.7比,102.53比,115.63比,127.68比,141.83比,158.68比,172.34比,203.16比,229.95比,251.15比。 |
RF107齒輪減速機電機國外電壓表：
| RF107齒輪減速機電機功率(KW) | 電機電壓 | 制動器電壓 | 制動力 |
| 0.18 | 415VAC | 96VDC | 4NM |
| 0.25 | 415VAC | 96VDC | 4NM |
| 0.37 | 415VAC | 96VDC | 4NM |
| 0.55 | 415VAC | 96VDC | 7.5NM |
| 0.75 | 415VAC | 96VDC | 7.5NM |
| 1.1 | 415VAC | 96VDC | 15NM |
| 1.5 | 415VAC | 96VDC | 15NM |
| 2.2 | 415VAC | 96VDC | 30NM |
| 3 | 415VAC | 96VDC | 30NM |
| 4 | 415VAC | 96VDC | 40NM |
| 5.5 | 415VAC | 180VDC | 75NM |
| 7.5 | 415VAC | 180VDC | 75NM |
| 9.2 | 415VAC | 180VDC | 100NM |
| 11 | 415VAC | 180VDC | 150NM |
| 15 | 415VAC | 180VDC | 150NM |
| 18.5 | 415VAC | 180VDC | 180NM |
RF107齒輪減速機銘牌含義：
RF107-BVPEJ18.5KW-4P-93.19-M1-270°
：系列代號
：減速機規格代號
B：電機
VPEJ：變頻剎車電機
18.5KW：電機功率
4P：電機級數
93.19：減速機傳動比
M1：減速機安裝位置
270°：接線盒位置

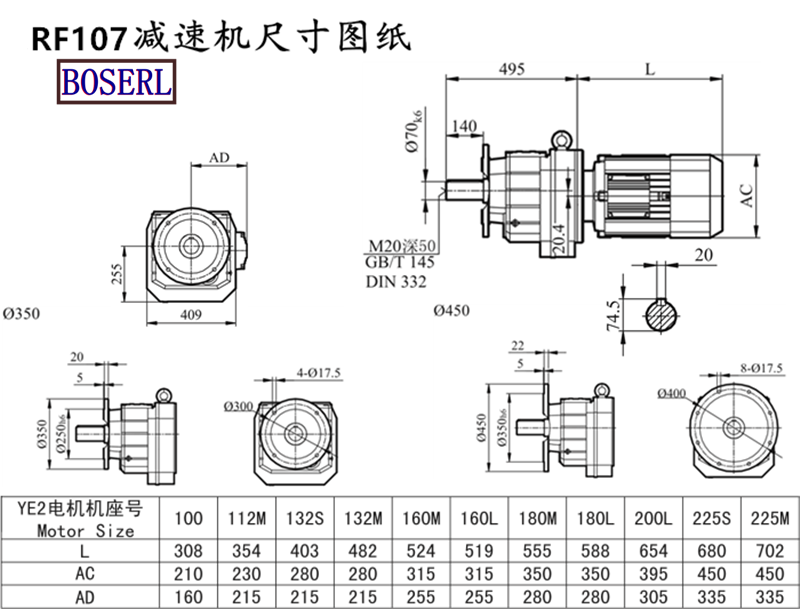

RF107齒輪減速機型號：
推薦類似型號：R107減速機
關鍵詞:直線輸出減速機加電機一體化_RF系列減速器_直連電機減速機_直連減速機_直連減速器_直聯減速機_GRF系列減速機_RF系列減速機_RF型減速機_RF齒輪減速機
RF系列減速機型號：RF17減速機,RF27減速機,RF37減速機,RF47減速機,RF57減速機,RF67減速機,RF77減速機,RF87減速機,RF97減速機,RF107減速機,RF137減速機,RF147減速機,RF167減速機
RF系列斜齒輪減速機可配變頻電機，剎車電機，防爆電機，伺服電機，交流電機，直流電機，三相電機，單相電機 0.12KW-132KW之間
如需工程師幫選型，請加微信13827261050，留言告知工程師參數要求
